Czy zakładasz, że jedno urządzenie przeciwprzepięciowe AC obejmuje cały budynek?

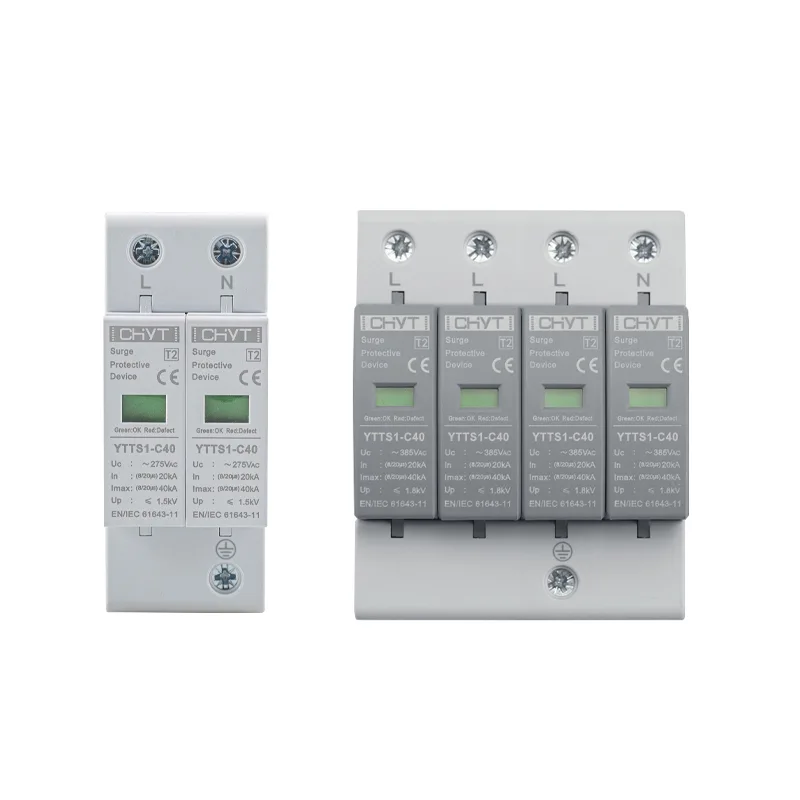

CHYTUrządzenie zabezpieczające przed przepięciami prądu przemiennegozastosowania pokazują, dlaczego jeden punkt ochrony może nie wystarczyć w budynku wielopoziomowym.

Fala nie wchodzi grzecznie do budynku przez jedne z góry określone drzwi. Pioruny, przełączanie mediów, uruchamianie i zatrzymywanie silnika lub awarie w lokalnej sieci energetycznej mogą spowodować przejściowe przepięcie w różnych punktach instalacji elektrycznej. Gdy przepięcie dotrze do budynku, samo okablowanie może stać się częścią problemu, przenosząc stan przejściowy w kierunku wrażliwego sprzętu.

Rodzi to praktyczne pytanie dotyczące planowania instalacji elektrycznej: czy jedno urządzenie przeciwprzepięciowe prądu przemiennego może naprawdę chronić cały budynek?

W małej instalacji z krótkimi kablami i ograniczonym wyposażeniem jedno strategicznie rozmieszczone urządzenie może zapewnić użyteczną ochronę. Jednakże w większym budynku poleganie na jednym punkcie ochronnym może spowodować odsłonięcie obwodów znajdujących się za nim.

Dlaczego jeden punkt ochrony może nie wystarczyć

Ochrona przeciwprzepięciowa działa poprzez przekierowanie nadmiernego napięcia przejściowego z dala od sprzętu w kierunku systemu uziemiającego. Im bliżej urządzenia zabezpieczającego znajduje się chroniony sprzęt, tym łatwiej jest kontrolować napięcie docierające do tego sprzętu.

Sprawa staje się bardziej skomplikowana, gdy budynek staje się większy.

Rozważmy trzypiętrowy budynek komercyjny. Główna tablica rozdzielcza może znajdować się na parterze, natomiast komputery, sterowniki HVAC, systemy oświetleniowe, sprzęt komunikacyjny i inne obciążenia elektroniczne są rozmieszczone na kilku piętrach. Urządzenie przeciwprzepięciowe zainstalowane tylko na głównym panelu zasilającym nie jest w stanie automatycznie wyeliminować każdego stanu nieustalonego w całej sieci elektrycznej.

Długość kabla ma znaczenie, ponieważ napięcie może nadal rozwijać się wzdłuż przewodów podczas szybkiego stanu nieustalonego. Urządzenie, które dobrze sprawdza się na wejściu serwisowym, może zatem potrzebować wsparcia w postaci dodatkowych punktów ochronnych położonych dalej w dół rzeki.

Jest to jeden z powodów, dla których ochronę przeciwprzepięciową lepiej rozumieć jako system, a nie pojedynczy komponent.

Gdzie może przemieszczać się przejściowe przepięcie

Nie każdy wzrost ma to samo źródło i ścieżkę. Bezpośrednie uderzenie pioruna to tylko jedna z możliwości. Codzienne przełączanie instalacji elektrycznych może również powodować stany przejściowe.

Typowe źródła obejmują:

Stan przejściowy może przedostać się z głównego systemu dystrybucyjnego do obwodów odgałęzionych. Jeśli wrażliwy sprzęt znajduje się w pewnej odległości od głównego punktu ochrony, odpowiednia może być dodatkowa ochrona.

Poniższy uproszczony widok pomaga wyjaśnić różnicę:

Dokładny układ zależy od projektu elektrycznego, systemu uziemienia, czułości sprzętu i obowiązujących wymagań instalacyjnych.

Odległość między panelami ma znaczenie

Jednym z najłatwiejszych do przeoczenia szczegółów jest fizyczna odległość pomiędzy urządzeniami zabezpieczającymi a obciążeniami.

Wyobraź sobie duży budynek z głównym panelem elektrycznym w jednej sekcji i szafą sterowniczą automatyki w drugiej. Nawet jeśli oba są podłączone do tego samego układu elektrycznego, nie są one identyczne elektrycznie podczas bardzo szybkiego stanu przejściowego.

Dłuższe przewodniki wprowadzają impedancję. W przypadku przepięcia może to przyczynić się do powstania różnicy napięcia pomiędzy punktem, w którym zainstalowano zabezpieczenie, a punktem, w którym podłączony jest sprzęt.

Nie oznacza to, że każde gniazdko wymaga własnego urządzenia zabezpieczającego. Zamiast tego strategia ochrony powinna być zgodna ze strukturą systemu dystrybucji energii elektrycznej.

Dla zespołów zakupowych i inżynieryjnych jest to ważne rozróżnienie. Pytanie nie powinno brzmieć po prostu: „Ile urządzeń przeciwprzepięciowych jest potrzebnych?” Lepszym pytaniem jest: „Gdzie są punkty, w których energia przejściowa może wpłynąć, przemieszczać się i dotrzeć do wrażliwych obciążeń?”

Koordynacja jest ważniejsza niż zwykłe dodawanie urządzeń

Zainstalowanie wielu urządzeń przeciwprzepięciowych nie tworzy automatycznie lepszego systemu.

Urządzenia zainstalowane na różnych poziomach dystrybucji muszą ze sobą współpracować. Ich charakterystykę, zdolność rozładowania, poziom ochrony napięciowej i sposób instalacji należy rozpatrywać jako część kompletnego systemu elektrycznego.

Słaba koordynacja może zmniejszyć skuteczność całego układu. I odwrotnie, odpowiednio rozmieszczone stopnie ochrony mogą podzielić zadanie pomiędzy głównym punktem dystrybucji i obwodami za nim.

Powszechnym podejściem jest ustalenie różnych poziomów ochrony:

Ochrona podstawowa

Pierwszą ważną kwestią, którą należy wziąć pod uwagę, jest przyłącze elektryczne. Ochrona dotyczy tutaj znacznej energii przejściowej docierającej z zewnętrznej sieci energetycznej.

Ochrona dystrybucji wtórnej

Jeżeli budynek ma oddzielne panele dystrybucyjne, można rozważyć dodatkową ochronę. Jest to szczególnie istotne, gdy przebiegi kabli są stosunkowo długie lub gdy w obwodach odpływowych znajdują się wrażliwe urządzenia elektryczne.

Lokalna ochrona sprzętu

Bardzo wrażliwe systemy mogą wymagać ochrony bliżej samego sprzętu. Przykładami mogą być elektroniczne systemy sterowania, sprzęt komunikacyjny, urządzenia monitorujące i inny sprzęt, na który może mieć wpływ przejściowe przepięcie.

Celem nie jest zapewnienie ochrony wszędzie. Ma to na celu zapobieżenie odnalezieniu przez przepięcie niezabezpieczonej ścieżki do ważnego sprzętu.

Co należy sprawdzić przed wyboremUrządzenie zabezpieczające przed przepięciami prądu przemiennego?

Sam budynek dostarcza wielu wskazówek potrzebnych do planowania ochrony.

Przydatny przegląd powinien obejmować konfigurację systemu elektrycznego, napięcie nominalne, układ uziemienia, spodziewane środowisko przepięciowe, strukturę dystrybucji i rodzaje podłączonych obciążeń.

Warto również określić, czy obwody wychodzą na zewnątrz, czy łączą się z urządzeniami znajdującymi się w odsłoniętych obszarach. Takie połączenia mogą znacząco zmienić profil ryzyka.

Kluczowe pytania obejmują:

Kontrole te są na ogół bardziej przydatne niż wybór urządzenia wyłącznie na podstawie napięcia nominalnego lub wyglądu fizycznego.

A co z budynkami wyposażonymi w systemy energii słonecznej?

Sytuacja staje się jeszcze bardziej interesująca, gdy do budynku podłączone są urządzenia fotowoltaiczne.

Instalacje słoneczne mogą wprowadzić dodatkowe ścieżki elektryczne pomiędzy urządzeniami zewnętrznymi a wewnętrznymi systemami dystrybucyjnymi. Panele fotowoltaiczne, falowniki, okablowanie prądu stałego i obwody wyjściowe prądu przemiennego mogą stać się częścią ogólnej dyskusji na temat ochrony.

Jest to szczególnie ważne w przypadku budynków z instalacjami fotowoltaicznymi na dachach, ponieważ sprzęt fotowoltaiczny jest fizycznie bliżej ekspozycji na zewnątrz, a wytworzona moc ostatecznie łączy się z infrastrukturą elektryczną budynku.

Dlatego też należy rozważyć ochronę przeciwprzepięciową po stronie prądu przemiennego wraz z szerszym rozwiązaniem dotyczącym ochrony fotowoltaicznej. Wyłączniki automatyczne prądu stałego, rozłączniki izolacyjne prądu stałego, urządzenia zabezpieczające przed przepięciami prądu stałego i inne elementy ochrony fotowoltaicznej dotyczą różnych części systemu i nie powinny być traktowane jako wymienne.

W przypadku budynku wyposażonego w energię słoneczną sprawdzenie wyłącznie głównego panelu prądu przemiennego może dać niepełny obraz.

Założenie „Jedno urządzenie do wszystkiego”.

Atrakcyjność pojedynczego urządzenia jest zrozumiała. Wydaje się prostsze, zajmuje mniej miejsca i może zmniejszyć liczbę elementów wymagających koordynacji.

Ale prostota elektryczna na papierze nie zawsze oznacza odpowiednią ochronę w terenie.

Kompaktowy budynek z krótką i prostą ścieżką dystrybucji może mieć zupełnie inne wymagania niż fabryka, kompleks biurowy, magazyn czy wielopiętrowy obiekt z kilkoma tablicami rozdzielczymi.

Właściwym pytaniem nie jest zatem to, czy jedno urządzenie może chronić budynek w idealnych warunkach. Bardziej użytecznym pytaniem jest to, czy instalacja zapewnia wystarczającą ochronę w miejscach, w których realistycznie może pojawić się energia przejściowa.

Ta zmiana perspektywy może zapobiec nadmiernemu uzależnieniu rozsądnego planu ochrony od jednego punktu ochrony.

Instalacja nadal ma znaczenie

Nawet prawidłowo dobrany element ochrony przeciwprzepięciowej może działać słabo, jeśli instalacja nie zostanie wykonana prawidłowo.

Przewody przyłączeniowe powinny być odpowiednio krótkie i ułożone zgodnie z obowiązującymi wymaganiami instalacyjnymi. Uziemienie i połączenie są równie ważne, ponieważ prąd udarowy wymaga kontrolowanej ścieżki z dala od chronionego sprzętu.

Urządzenie należy również zainstalować w miejscu odpowiednim do jego funkcji elektrycznej i, jeśli to konieczne, skoordynować z poprzedzającym zabezpieczeniem nadprądowym.

Szczegóły te można łatwo przeoczyć podczas wyboru komponentów, ponieważ nie pojawiają się na etykiecie produktu. Mogą jednak mieć bezpośredni wpływ na skuteczność ochrony w świecie rzeczywistym.

Z tego powodu specyfikacje należy przeglądać łącznie z projektem elektrycznym, a nie traktować ogranicznik przepięć jako izolowane akcesorium.

Praktyczny sposób przeglądu ochrony budynków

W przypadku zespołów zaopatrzeniowych i planistów elektrycznych prosty, trzyetapowy przegląd może uczynić proces jaśniejszym.

Najpierw zmapuj rozkład mocy. Zidentyfikuj przychodzące zasilanie, panele główne, podpanele i główny sprzęt.

Po drugie, zidentyfikuj punkty narażenia. Poszukaj połączeń zewnętrznych, długich kabli, narażenia na wyładowania atmosferyczne i sprzętu o ograniczonej tolerancji na napięcie przejściowe.

Po trzecie, oceń koordynację ochrony. Określ, czy ochrona na wejściu serwisowym jest wystarczająca, czy też potrzebne są dodatkowe stopnie w dalszej części rurociągu.

Takie podejście ułatwia również porównywanie różnych specyfikacji bez skupiania się wyłącznie na cenie lub pojedynczym parametrze elektrycznym.

Ostateczne dania na wynos

Budynek niekoniecznie musi mieć jeden „punkt wejścia przepięć”. Przejściowe przepięcie może przemieszczać się przez różne części instalacji elektrycznej, a skuteczność ochrony zależy od lokalizacji, okablowania, uziemienia, czułości sprzętu i koordynacji.

W przypadku małego i prostego układu elektrycznego wystarczające może być jedno strategicznie zainstalowane urządzenie zabezpieczające. Większe lub bardziej złożone instalacje często wymagają podejścia warstwowego, w którym ochrona jest rozmieszczona zgodnie ze strukturą i ryzykiem sieci elektrycznej.

Podczas przeglądaniaUrządzenie zabezpieczające przed przepięciami prądu przemiennegonajważniejszą kwestią nie jest zatem po prostu to, jak mocne jest urządzenie, ale gdzie jest zainstalowane i jaką część układu elektrycznego ma chronić. W przypadku instalacji fotowoltaicznych ocena ta powinna również obejmować związek pomiędzy zabezpieczeniem AC i DC.

Dzięki asortymentowi produktów obejmującemu komponenty zabezpieczające AC i DC, w tym urządzenia zabezpieczające przed przepięciami AC, wyłączniki automatyczne DC, urządzenia zabezpieczające przed przepięciami DC, rozłączniki izolacyjne DC, bezpieczniki DC i skrzynki przyłączeniowe do instalacji fotowoltaicznych, Zhejiang Dabo Electric Co., Ltd. (CHYT) zapewnia użyteczny kontekst produktowy do rozważenia ochrony jako części kompletnego systemu fotowoltaicznego i dystrybucji energii elektrycznej.
