Metody okablowania wyłączników automatycznych 1P/2P/3P/4P w systemach zasilania UPS

W konfiguracji systemów zasilania UPS wyłączniki DC pełnią podwójną funkcję izolacji i zabezpieczenia nadprądowego obwodów baterii. Różne typy zasilaczy UPS odpowiadają różnym napięciom i prądom znamionowym akumulatorów, co wymaga dostosowania wyłączników prądu stałego o różnej liczbie biegunów. W tym artykule szczegółowo opisano różne metody okablowania wyłączników DC 1P/2P/3P/4P stosowanych w systemach UPS.

1. Wyłączniki posiadają standardowe parametry obejmujące napięcie znamionowe i prąd znamionowy (dla typów 1P). Gdy te parametry nie spełniają wymagań dotyczących napięcia i prądu akumulatora, napięcie i prąd roboczy można zwiększyć, dodając liczbę biegunów wyłącznika i przyjmując konfiguracje połączeń szeregowo-równoległych. W szczególności połączenie szeregowe zwiększa napięcie, podczas gdy połączenie równoległe zwiększa prąd.Jako przykład bierzemy tutaj napięcie znamionowe 250 V.

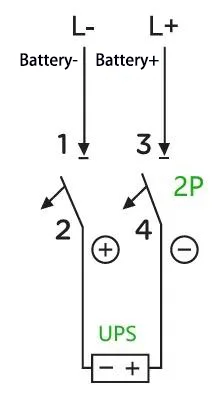

A:Przykładowo: Dla UPS o mocy 40 kVA i znamionowym ciągu akumulatorów składającym się z 32 ogniw (napięcie ładowania wyrównującego: 14 V × 32 = 448 V; występują również akumulatory o napięciu ładowania buforowego wynoszącym tylko 13,6 V, które zostało tutaj użyte wyłącznie w celach ilustracyjnych) maksymalny prąd roboczy oblicza się jako 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A (przy założeniu współczynnika mocy 1,0, sprawności 90% i ustawionego w UPS napięcia odcięcia 10 V na ogniwo). W tym przypadku wystarczający jest wyłącznik nadprądowy 2P 500 V 200 A. Metoda okablowania jest następująca:

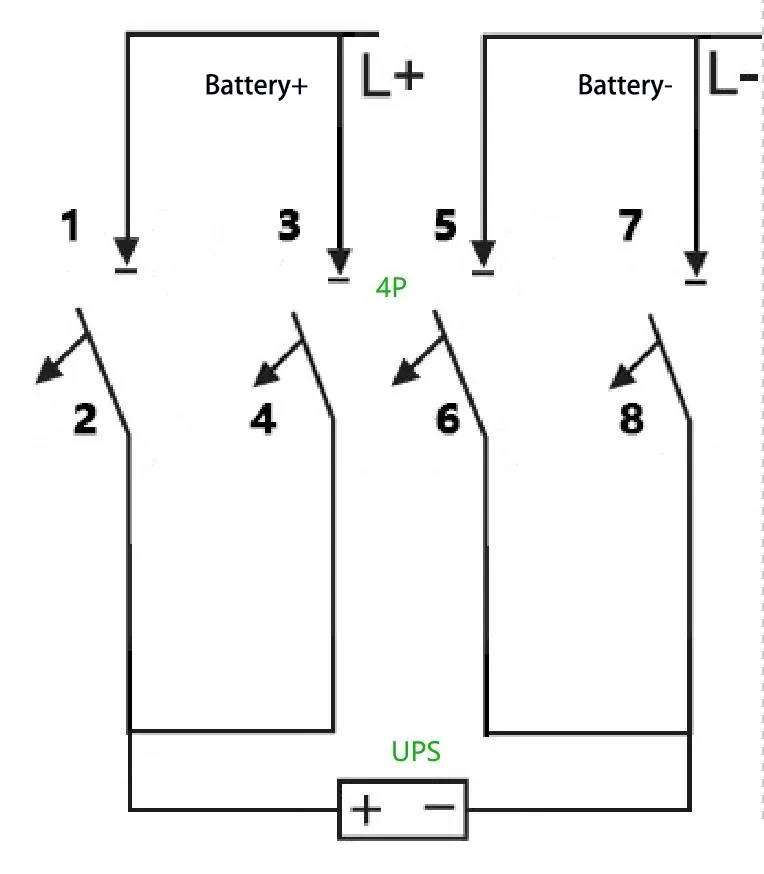

B:Co się stanie, jeśli zamiast tego zostanie zastosowany wyłącznik automatyczny 2P 500 V 100 A? Wymaganie to można spełnić za pomocą wyłącznika 4-biegunowego, w szczególności poprzez połączenie równolegle dwóch zestawów wyłączników 2-biegunowych w celu zwiększenia obciążalności prądowej. Metoda okablowania jest następująca:

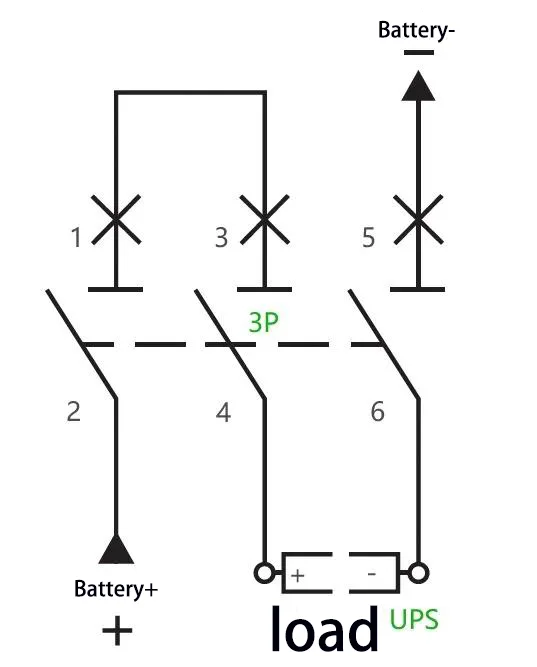

C:Przykład: Dla UPS o mocy 40 kVA i znamionowym ciągu akumulatorów składającym się z 40 ogniw (napięcie ładowania wyrównawczego: 14 V × 40 = 560 V) maksymalny prąd pracy oblicza się jako 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Można zastosować wyłącznik 3P 750 V 150 A, z dwoma biegunami połączonymi seria. Metoda okablowania jest następująca:

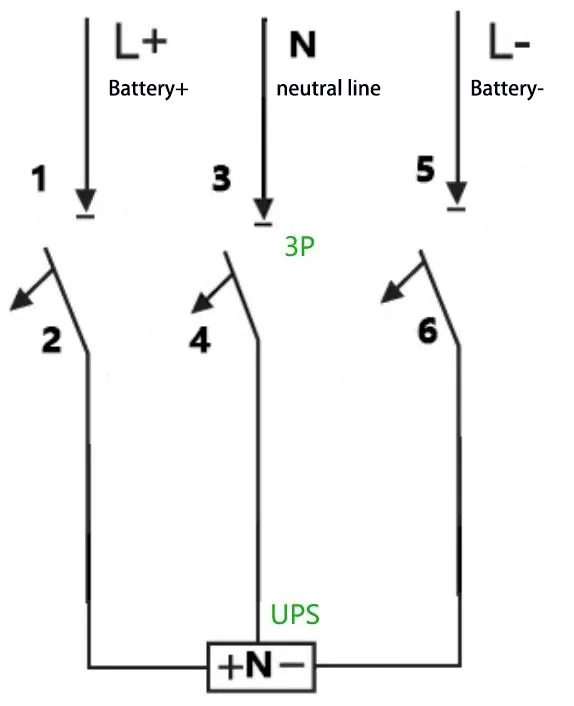

D:Na przykład: Dla zasilacza UPS o mocy 40 kVA, znamionowym szeregu akumulatorów składającym się z 32 ogniw i połączeniu przewodu neutralnego (napięcie ładowania wyrównawczego: 14 V × 32 = 448 V, tj. ±224 V), maksymalny prąd roboczy oblicza się jako 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A. A 3P 500 V 200 Można zastosować wyłącznik automatyczny, a metoda okablowania jest następująca:

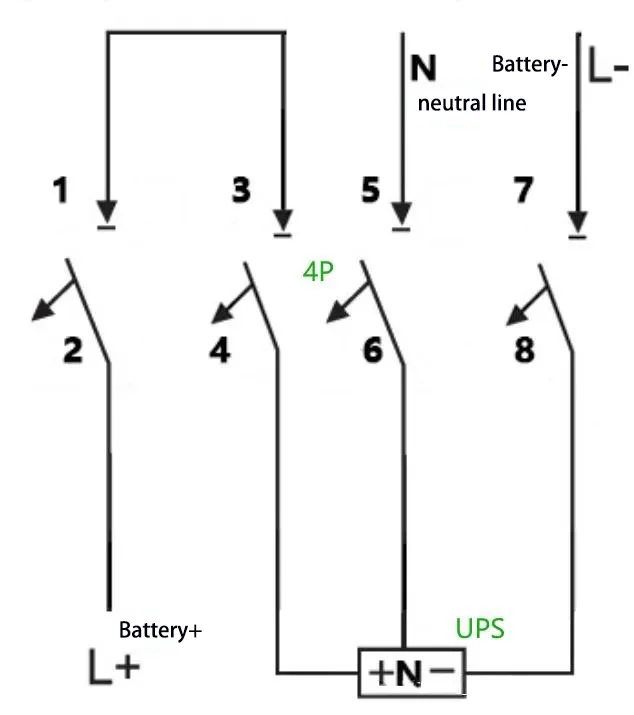

MI:Przykład: Dla zasilacza UPS o mocy 40 kVA, znamionowym szeregu akumulatorów składającym się z 40 ogniw i połączeniu przewodu neutralnego (napięcie ładowania wyrównawczego: 14 V × 40 = 560 V, tj. ±280 V) maksymalny prąd roboczy oblicza się jako 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. A 4P 750 V 150 Można zastosować wyłącznik automatyczny z dwoma jego biegunami połączonymi szeregowo. Metoda okablowania jest następująca:
