Stycznik prądu stałego a stycznik prądu przemiennego: różnice w rdzeniu.

Główny obwód aStycznik prądu stałegojest zwykle dwubiegunowy, ponieważ prąd stały ma tylko bieguny dodatnie i ujemne. Dla kontrastu,Styczniki prądu przemiennegomają trzy bieguny, ponieważ przełączają zasilanie trójfazowe.

Odnośnie przepięć stycznika i środków gaszenia łuku:

W przypadku obwodów prądu przemiennego, gdy stycznik jest otwarty, przepięcie generowane w obwodzie jest stosunkowo niskie. Co więcej, łuki prądu przemiennego mają moment spoczynku przy przejściu przez zero, co powoduje, że łuk gaśnie i ponownie się zapala po przejściu przez zero. Dlatego gaszenie łuków prądu przemiennego jest stosunkowo łatwe.

W przypadku obwodów prądu stałego, gdy stycznik jest otwarty, w obwodzie generowane jest przepięcie, co utrudnia wygaszenie łuku.

Zatem w porównaniu do styczników prądu stałego, styczniki prądu przemiennego mają stosunkowo prostsze środki gaszenia łuku.

Szybkość gaszenia łuku w stycznikach prądu stałego jest wysoka i złożona, podczas gdy w przypadku styczników prądu przemiennego jest stosunkowo prosta.

Koordynacja pomiędzy stycznikami i urządzeniami zabezpieczającymi obwód poprzedzający:

Kiedy w linii wystąpi zwarcie, aktywacja zabezpieczeń znajdujących się przed nią urządzeń zabezpieczających obwód (bezpieczniki, wyłączniki automatyczne) wymaga czasu. W tym czasie stycznik musi wytrzymać szok termiczny prądu zwarciowego. Zjawisko to nazywane jest zależnością koordynacji ochronnej stycznika, wyrażoną jako SCPD.

Normy krajowe dzielą SCPD na dwa typy: Typ 1 powoduje uszkodzenie głównego obwodu stycznika po odłączeniu wyłącznika, podczas gdy Typ 2 nie.

Oczywiście, ochronny związek koordynacyjny SCPD dlaDC i ACobwody różnią się, dlatego przed użyciem należy dokładnie zapoznać się z arkuszem danych.

Odnośnie napięcia cewki stycznika:

Napięcie cewki stycznika prądu przemiennego może wynosić prąd przemienny lub prąd stały, ale napięcie cewki stycznika prądu stałego jest zawsze napięciem stałym.

Parametry stycznika prądu stałego

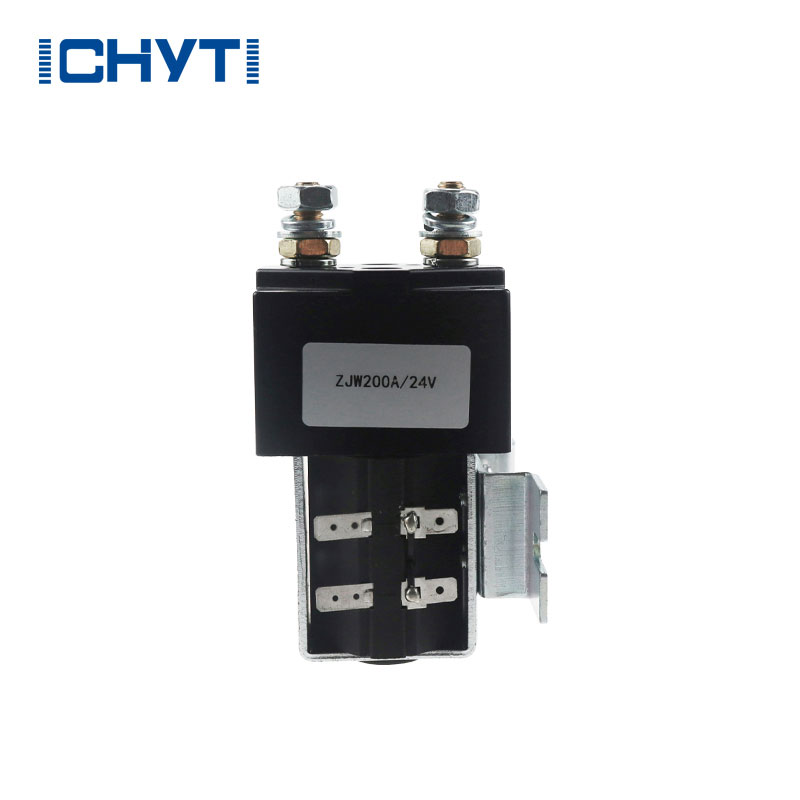

Stycznik 48 V prądu stałego
