Analiza usterek i obsługa skrzynki przyłączeniowej fotowoltaicznej

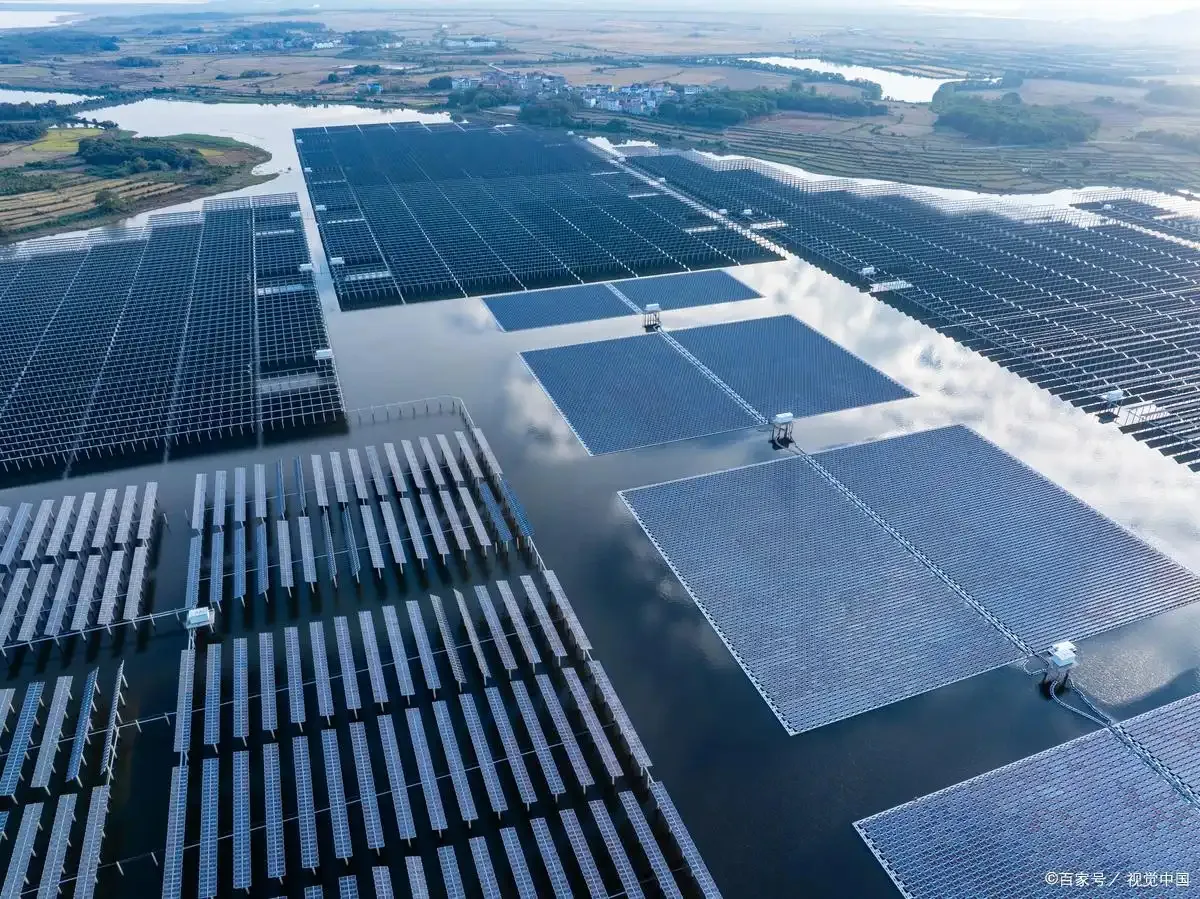

Eksploatacja i konserwacja elektrowni fotowoltaicznych, jako ważnego elementu nowoczesnej zielonej energii, mają kluczowe znaczenie. Jako kluczowe urządzenie elektryczne w elektrowniach fotowoltaicznych, skrzynka przyłączeniowa ma ogromne znaczenie w codziennej eksploatacji i konserwacji.

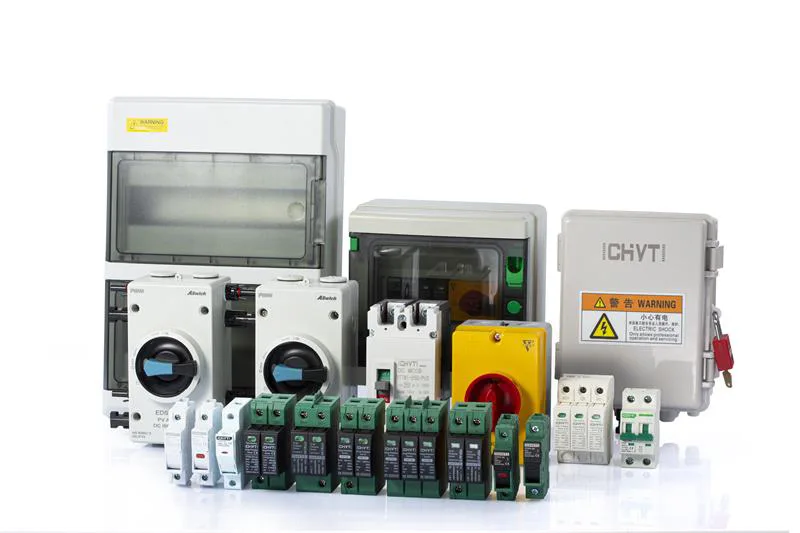

Podstawowe funkcje i budowa skrzynki przyłączeniowej PV

Główną funkcją skrzynki rozdzielczej fotowoltaicznej jest gromadzenie energii elektrycznej prądu stałego z wielu ciągów fotowoltaicznych i bezpieczne przesyłanie jej do kolejnych szaf rozdzielczych prądu stałego lub falowników za pośrednictwem urządzeń zabezpieczających, takich jak wyłączniki automatyczne i odgromniki. Jego struktura zwykle obejmuje obudowę skrzynkową, zacisk wejściowy prądu stałego, ochronę odgromową, wyłącznik obwodu prądu stałego, jednostkę monitorującą i zaciski okablowania.

Poniżej znajduje się schematyczny diagram wewnętrznej struktury skrzynki sumatora:

◆ Obudowa pudełka:Wykonany ze stali nierdzewnej lub tworzywa sztucznego, ma dobre uszczelnienie, odporność na korozję i odprowadzanie ciepła. Poziom ochrony zwykle osiąga IP65, co może skutecznie zapobiegać przedostawaniu się kurzu i wilgoci.

◆ Zacisk wejściowy DC:Każda skrzynka łącząca ma wiele portów wejściowych, odpowiadających odbieraniu prądów z różnych ciągów fotowoltaicznych. Każdy port jest wyposażony w złącza MC4 lub dedykowane zaciski okablowania ułatwiające podłączenie ciągu.

◆ Ochrona odgromowa:Wbudowany odgromnik, zwykle zabezpieczenie przeciwprzepięciowe (SPD) zaprojektowane specjalnie dla fotowoltaiki, służy do zapobiegania przepięciom powodowanym przez wyładowania atmosferyczne i chroni system przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi.

◆ Wyłącznik obwodu prądu stałego:Każdy zacisk wejściowy jest wyposażony w wyłącznik prądu stałego zapewniający zabezpieczenie nadprądowe. W przypadku wykrycia nieprawidłowego prądu (takiego jak zwarcie lub przeciążenie) obwód jest automatycznie odłączany, aby chronić bezpieczeństwo modułów i systemów fotowoltaicznych

◆ Zaciski przewodów:Zaciski przewodów z wyraźnymi oznaczeniami wewnątrz ułatwiają personelowi konserwacyjnemu kontrolę i rozwiązywanie problemów.

Wspólna analiza usterek i struktura skrzynki przyłączeniowej PV

◆ Analiza zjawiska częstego wyłączania wyłączników

Śledzenie przyczyn źródłowych: Zjawisko to może być spowodowane zwarciem połączeń między ciągami, fizycznym uszkodzeniem modułów fotowoltaicznych, nieprawidłową pracą podczas okablowania lub obciążeniem systemu przekraczającym jego projektowy zakres.

Wskazówki dotyczące przetwarzania: Pierwszym krokiem jest odizolowanie uszkodzonego obwodu wejściowego, a następnie użycie multimetru do dokładnego pomiaru napięcia obwodu otwartego i prądu zwarcia odpowiedniego ciągu fotowoltaicznego w celu dokładnego zlokalizowania nieprawidłowego elementu. Jeżeli podczas wstępnego przeglądu nie zostaną wykryte żadne oczywiste problemy, należy dokładnie sprawdzić kable łączące, aby upewnić się, czy uszkodzenie izolacji nie jest spowodowane starzeniem się, zużyciem lub czynnikami zewnętrznymi, które mogą prowadzić do uszkodzeń uziemienia. Wreszcie nie można pominąć oceny samego wyłącznika, w tym tego, czy jego prąd znamionowy, napięcie i inne parametry odpowiadają wymaganiom systemu. W razie potrzeby należy przeprowadzić wymianę, aby zapewnić stabilną pracę układu.

◆ Strategie reagowania na awarię odgromnika

Przyczyna awarii: Jako kluczowe wyposażenie chroniące system przed uderzeniami piorunów i przepięciami, odgromniki często ulegają awariom z powodu bezpośrednich uderzeń pioruna lub wewnętrznego przepięcia systemu.

Proces: Regularne sprawdzanie stanu okienka wskaźnika lub diody LED odgromnika jest skutecznym sposobem zapobiegania awariom. Gdy okienko wskaźnika zmieni kolor na czerwony lub zgaśnie, oznacza to, że odgromnik został uszkodzony i należy go natychmiast wymienić, aby uniknąć potencjalnego zagrożenia bezpieczeństwa.

◆ Rozwiązanie problemu wysokiej temperatury wewnętrznej w skrzynce rozdzielczej

Analiza przyczyny: Temperatura wewnętrzna skrzynki przyłączeniowej jest zbyt wysoka, zwykle z powodu ciał obcych blokujących otwory odprowadzające ciepło, nadmiernego gromadzenia się kurzu wewnątrz skrzynki lub przegrzania elementów grzejnych na skutek nadmiernego prądu.

Rozwiązanie: W pierwszej kolejności należy wyczyścić otwory wentylacyjne i odprowadzające ciepło skrzynki przyłączeniowej, aby zapewnić niezakłóconą cyrkulację powietrza. Jednocześnie sprawdź i usuń kurz wewnątrz skrzynki, aby zmniejszyć opór cieplny. Jeżeli problem nie został zasadniczo rozwiązany, można rozważyć dodanie wentylatora chłodzącego lub zoptymalizowanie projektu izolacji skrzynki, aby zmniejszyć wpływ środowiska zewnętrznego na temperaturę wewnątrz skrzynki. Ponadto konieczne jest wyśledzenie źródła nadmiernego prądu i wyregulowanie lub naprawa powiązanych komponentów, aby upewnić się, że prąd systemu mieści się w bezpiecznym zakresie.

◆ Rozwiązanie problemu przegrzania złącza kablowego

Analiza przyczyny: Przegrzanie złączy kablowych wynika głównie ze złego styku, który zwiększa rezystancję styku i generuje dużą ilość ciepła.

Sugestie dotyczące postępowania: Używaj kamery termowizyjnej na podczerwień do regularnego monitorowania temperatury złączy kablowych wewnątrz i na zewnątrz skrzynki przyłączeniowej. W przypadku wykrycia nienormalnie wysokich temperatur należy natychmiast odciąć odpowiednie obwody, aby zapobiec wypadkom związanym z pożarem. Jednocześnie sprawdź stan mocowania przegrzanego złącza i w razie potrzeby przerób złącze lub wymień uszkodzone części, aby zapewnić dobry kontakt i przewodność złącza.

Struktura zapobiegania awariom i konserwacji skrzynki przyłączeniowej PV

◆ Plan regularnych inspekcji

Opracuj szczegółowy plan inspekcji, obejmujący kontrole bezpieczeństwa elektrycznego, czyszczenie i konserwację, testowanie wydajności itp., aby upewnić się, że wszystkie aspekty są realizowane zgodnie z planem.

◆ Dostosowanie możliwości adaptacji do środowiska

Należy podjąć odpowiednie środki dla różnych warunków klimatycznych, takie jak wzmocnienie środków zapewniających odporność na wilgoć i odprowadzanie ciepła w obszarach o wysokiej temperaturze i deszczach, zwiększenie częstotliwości czyszczenia na obszarach, na których występują duże burze piaskowe oraz zmniejszenie przeszkód i zużycia.

◆ Zarządzanie częściami zamiennymi i zapasami

Utrzymuj niezbędne zapasy części zamiennych, zwłaszcza części wrażliwych, takich jak wyłączniki automatyczne, odgromniki, złącza itp., aby zapewnić szybką wymianę w przypadku awarii i skrócić przestoje

◆ Szkolenia techniczne i wymiana

Zorganizuj zespół ds. obsługi i konserwacji, aby uczestniczył w profesjonalnych szkoleniach, dzielił się najnowszymi technologiami obsługi i konserwacji oraz przypadkami usterek, a także podnosił ogólny poziom umiejętności i możliwości zespołu w zakresie reagowania kryzysowego.

◆ Regularna kontrola i czyszczenie

Zaleca się czyszczenie zewnętrznej części skrzynki przyłączeniowej co trzy do sześciu miesięcy w celu usunięcia kurzu i brudu oraz utrzymania drożności otworów odprowadzających ciepło; Jednocześnie sprawdź szczelność skrzynki, aby upewnić się, że nie dochodzi do przenikania pary wodnej.

◆ Testowanie wydajności elektrycznej

Przynajmniej raz w roku należy przeprowadzić kompleksowy test sprawności elektrycznej, obejmujący pomiar napięcia i prądu w każdym obwodzie wejściowym pod kątem prawidłowego stanu, sprawdzenie stanu pracy wyłączników i odgromników oraz zapewnienie stabilności połączeń modułów komunikacyjnych.

◆ Potwierdzenie ochrony odgromowej i uziemienia

Regularnie sprawdzaj skuteczność instalacji odgromowej, sprawdzaj sygnalizację stanu odgromnika i w razie potrzeby przeprowadzaj testy ochrony odgromowej; Jednocześnie należy upewnić się, że ciągłość uziemienia i rezystancja uziemienia skrzynki przyłączeniowej spełniają wymagania.
