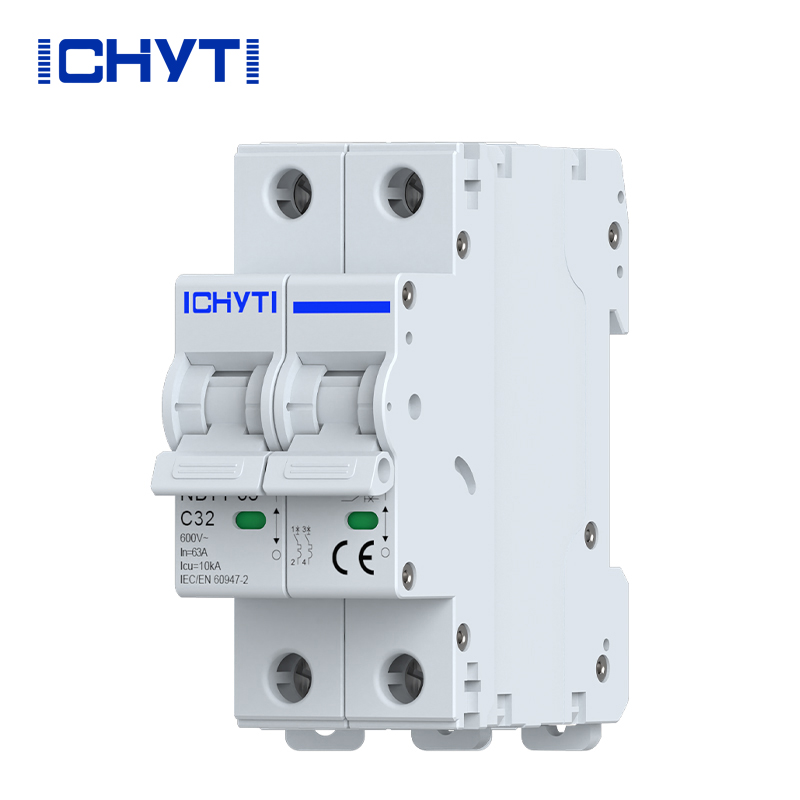

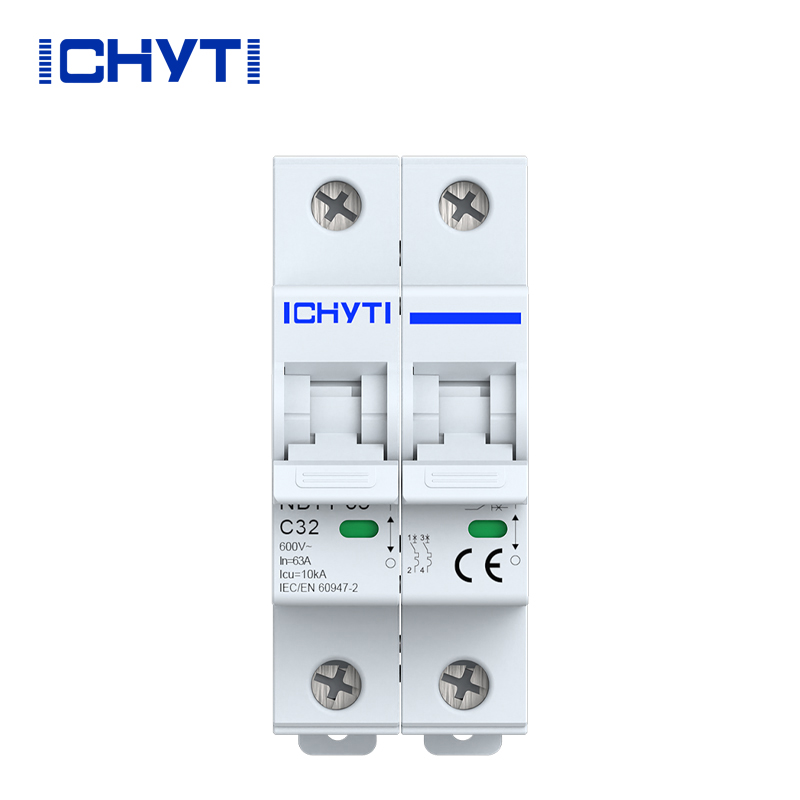

Wyłączniki prądu stałego do paneli słonecznych

ICHYTI to wielkoskalowe wyłączniki prądu stałego dla producenta i dostawcy paneli słonecznych w Chinach. Od wielu lat specjalizujemy się w komponentach fotowoltaicznych. Nasze produkty mają dobrą przewagę cenową i obejmują większość rynków europejskich. Cieszymy się, że możemy zostać Twoim długoterminowym partnerem w Chinach.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

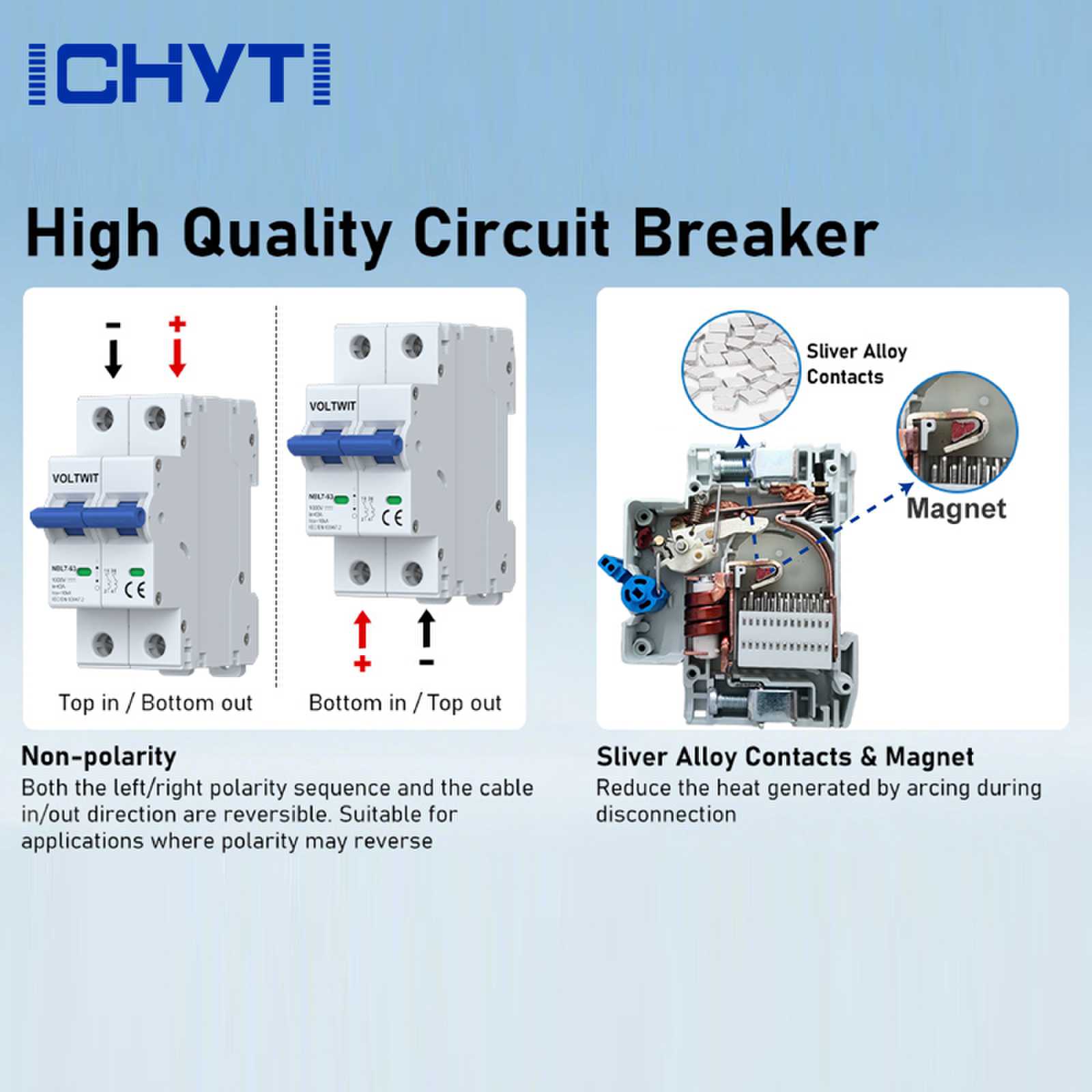

Chiński producent wyłączników prądu stałego ICHYTI do paneli słonecznych składa się z takich elementów, jak obudowa, mechanizm napędowy, zabezpieczenie przed przeciążeniem termicznym, wyzwalanie elektromagnetyczne, układ styków i układ łuku. Jego unikalna struktura projektowa może zapewnić funkcje ochrony przed przeciążeniem i zwarciem. Ponadto dodanie silnego systemu łuku z magnesami trwałymi dodatkowo poprawia zdolność produktu do zwarć, osiągając poziom 6KA.

Wyłączniki prądu stałego ICHYTI do paneli słonecznych Parametr (specyfikacja)

Model produktu		NBL7-63
Polak		1P	2P	4P
Aktualna ramka		63A
Prąd znamionowy	W	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Znamionowe napięcie robocze	Ue(DC)	300 V	500/600/1000V	1000 V
Znamionowe napięcie izolacji	Interfejs użytkownika	1200 V
Znamionowe napięcie udarowe wytrzymywane	Uimp	6kV
Zdolność niszczenia	leja	6KA
Charakterystyka wyzwalania		C
Rodzaj wyzwalania		Termomagnetyczny
Życie elektryczne	Rzeczywisty	500 cykli (rama 63A)
	Standard	300 cykli
Życie mechaniczne	Rzeczywisty	10000 cykli (rama 63A)
	Standard	9700 cykli
Kategoria przepięć		III
Stopień zanieczyszczenia		3
Stopień ochrony		Port okablowania IP40 IP20
Odporność na wilgoć i ciepło		klasa 2
Pojemność terminala		2,5 x 35 mm2
Moment dokręcania zacisków		2,0–3,5 Nm
Temperatura otoczenia		-30°C~+70°C
Temperatura przechowywania		-40oC~+85oC
Metoda instalacji		HAŁAS
Standard		IEC60947-2

Wyłączniki prądu stałego ICHYTI do paneli słonecznych Cecha

◉ Podczas okablowania należy zwrócić uwagę na dodatnie i ujemne bieguny zasilacza. Zasilacz musi wchodzić od góry i wychodzić od dołu, ze względu na charakterystykę konstrukcyjną wlotu zasilacza;

◉ Łatwa instalacja, która może zaoszczędzić kable;

◉ Może być stosowany do ochrony obciążeń rezystancyjnych i indukcyjnych o niskim prądzie rozruchowym, ze skutecznością ochrony 5-10In;

◉ Odpowiedni dla rodzin, biur, budownictwa i pól przemysłowych.

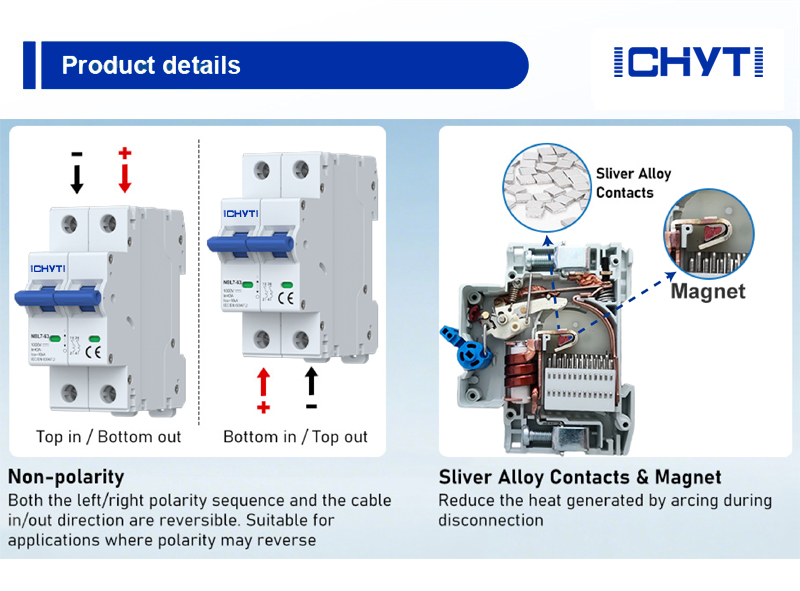

Wyłączniki prądu stałego ICHYTI do paneli słonecznych Szczegóły

◉ Wizualne czerwone i zielone wskazanie: stan przełącznika, jasny na pierwszy rzut oka.

◉ Podwójnie pogrubiony uchwyt: jednocześnie może zwiększyć pełnię i komfort obsługi.

◉ Materiał ognioodporny PC: powłoka ognioodporna PC, odporna na wysoką temperaturę, bez deformacji, piękny i gładki wygląd, niełatwy w noszeniu, dobre działanie przeciwstarzeniowe.

◉ Najlepsza konstrukcja chłodząca: efektywne rozpraszanie ciepła, zmniejsza błąd spowodowany przegrzaniem wyłącznika.
