Skrzynka łącząca energię słoneczną 2 w 1 na 1000 V

Jako jeden z wiodących dostawców instalacji elektrycznych niskiego napięcia w Chinach, ICHYTI specjalizuje się w produkcji i sprzedaży skrzynek przyłączeniowych do instalacji fotowoltaicznych 2 w 1 na 1000 V, skrzynek rozdzielczych podłączonych do sieci fotowoltaicznej, skrzynek rozdzielczych fotowoltaicznych AC/DC oraz świadczy usługi konsultingowe w zakresie technologii fotowoltaicznej.

Model:YTPV2-1

Wyślij zapytanie Pobierz plik PDF

Opis produktu

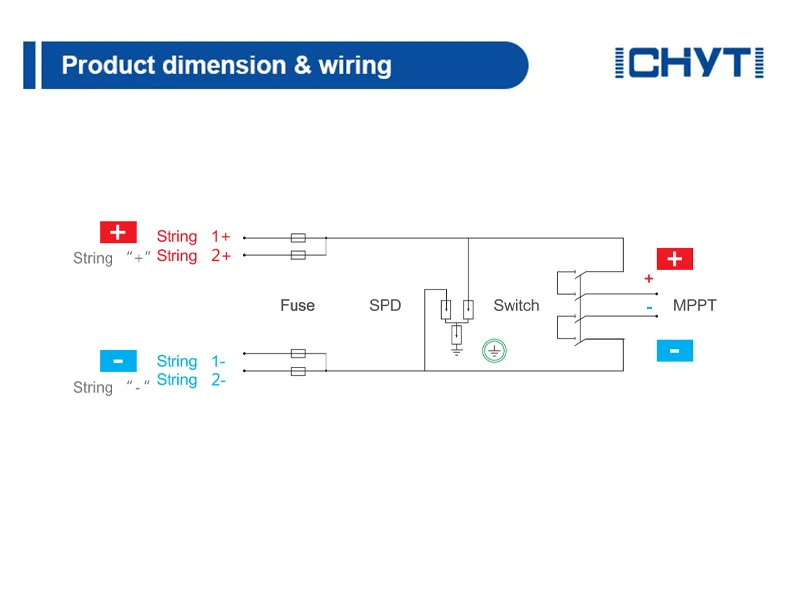

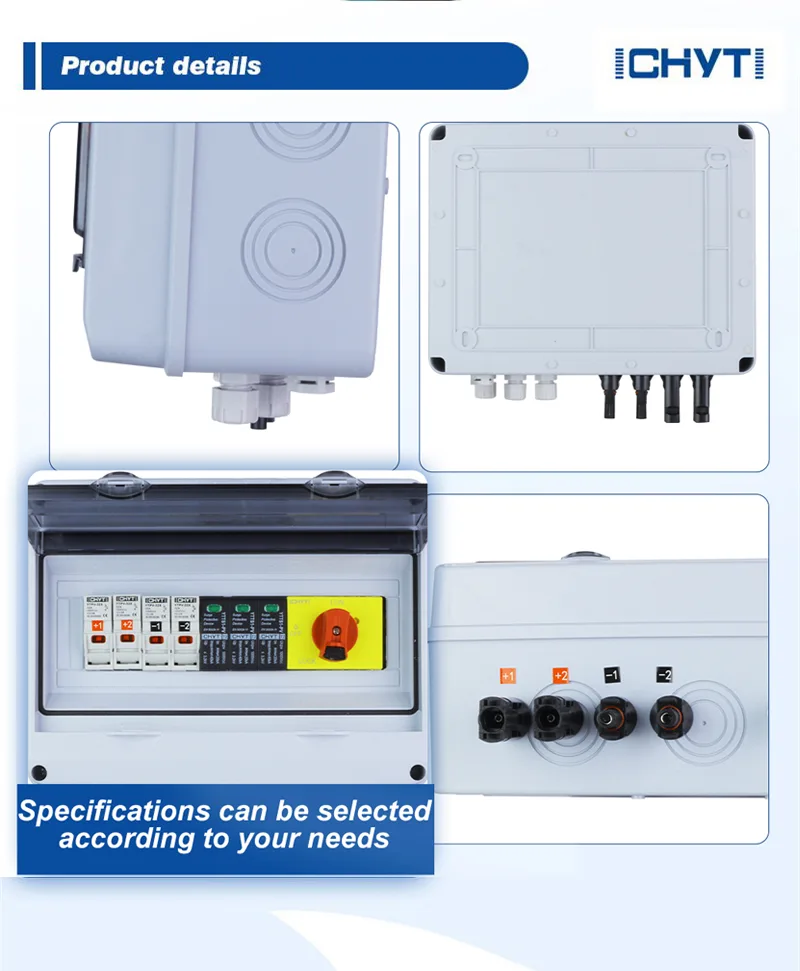

Fabryka w Chinach ICHYTI (公司品牌) zapewnia zindywidualizowaną instalację sprzętu fotowoltaicznego, w tym skrzynkę przyłączeniową 2 wejścia 1 wyjście 1000 V klasy IP65. Konfiguracja wewnątrz skrzynki przyłączeniowej obejmuje skrzynkę HT 12 sposobów*1 szt., bezpiecznik prądu stałego 1000 V 15 A*4 szt., spd dc 3 p 1000 V 20-40 kG*1 szt., wyłącznik izolacyjny prądu stałego 4 szt. 1000 V 32 a * 1 szt., złącze solarne MC4 * 2 pary.

Parametr skrzynki łącznika fotowoltaicznego (specyfikacja)

Moduł łącznika fotowoltaicznego DC 2 w 1 na wyjściu
Napięcie znamionowe instalacji fotowoltaicznej	DC 600 V i 1000 V	Maksymalny wzmacniacz wejściowy dla każdego ciągu	15A
Ciągi wejściowe	2	Liczba ciągów wyjściowych	1
Stopień wodoodporności ip65/ochrona przed oświetleniem
Kategoria testu	Ochrona II stopnia	Nominalny amperaż rozładowania	20KA
Maksymalny amperaż rozładowania	40KA	Poziom ochrony przed napięciem	3,5 kV
SPD Maks. napięcie robocze	DC 600 V i 1000 V	Polacy	2P/3P
Charakterystyka struktury	Podłącz moduł push
System
Stopień ochrony	IP65	Przełącznik wyjściowy	Wyłącznik obwodu prądu stałego i odłącznik prądu stałego
Złącze solarne	Standard	Materiał pudełka	PCV
Metoda instalacji	Typ montażu na ścianie	Temperatura robocza	-25 ℃-+60 ℃
Instalacja: wewnątrz/na zewnątrz	Tak
Parametr mechaniczny
SzerokośćWysokaGłębokość (mm)	20015595 ■ 255200115

Funkcja skrzynki łącznika fotowoltaicznego ICHYTI

◉ Stopień ochrony IP65
◉ Usprawnij połączenia okablowania między panelami fotowoltaicznymi a falownikami, aby uprościć okablowanie fizyczne.
◉ Charakteryzująca się doskonałą wytrzymałością skrzynka przyłączeniowa serii HT została zaprojektowana tak, aby działać niezawodnie w trudnych warunkach.
◉ Każdy produkt w ofercie systemów fotowoltaicznych charakteryzuje się bezpieczeństwem, kompaktowością, atrakcyjnym designem i szerokim zastosowaniem.
◉ Wbudowane są bezpieczniki wysokonapięciowe, które zapobiegają prądowi wstecznemu z układu wejściowego fotowoltaiki.
◉ Kompatybilny z inwerterami fotowoltaicznymi podłączonymi do sieci i poza siecią.
